產品名稱:CH-1B輪輻式測力傳感器

產品特點:CH-1B輪輻式測力傳感器采用優質不銹鋼材質,具有高精度,高穩定性,低外形,安裝簡便、快速等特點。適用于試驗機。

量程:500kg,1t,2t,5t,10t

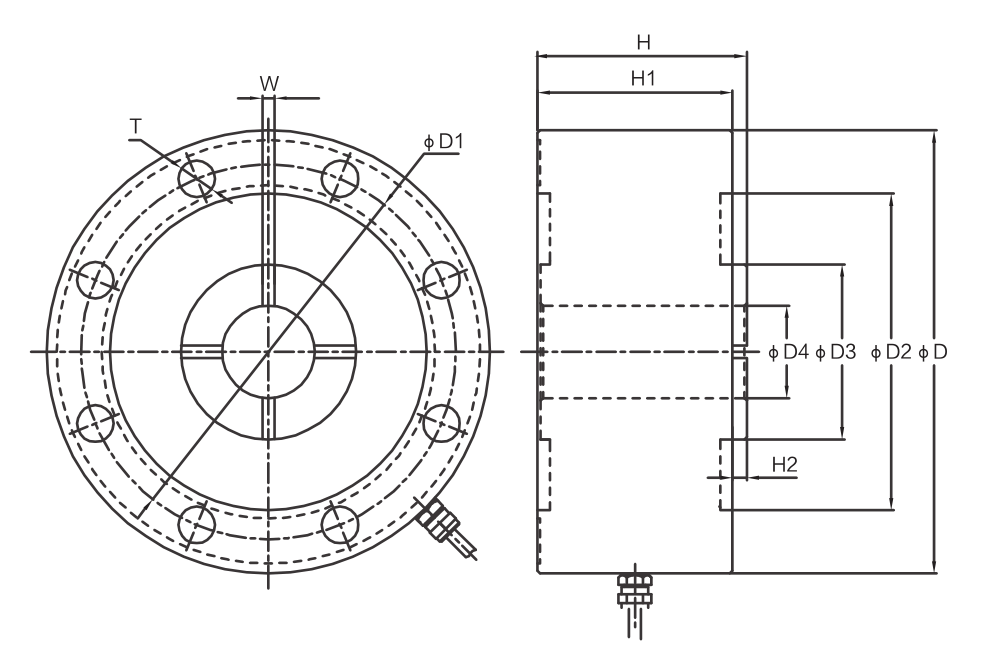

外形尺寸:


|
				 量程(kN)  |


					  |

				 D  |

				 D1  |

				 D2  |

				 D3  |

				 D4  |

				 H  |

				 H1  |

				 H2  |

				 W  |

				 T  |

|
				 5-100  |

				 mm  |

				 118  |

				 100  |

				 82  |

				 36  |

				 24  |

				 50  |

				 43  |

				 6.5  |

				 4x5.1  |

				 8xφ9  |



技術參數:
|
				 技術參數  |


					  |


					  |


					  |

|
				 額定輸出  |

				 2.0mV/V±0.002  |

				 輸入阻抗  |

				 385±10Ω  |

|
				 非線性  |

				 ±0.05%F.S  |

				 輸出阻抗  |

				 351±3Ω  |

|
				 滯后性  |

				 <±0.05%F.S  |

				 絕緣電阻  |

				 ≥5000MΩ  |

|
				 重復性  |

				 <±0.05%F.S  |

				 允許激勵電壓  |

				 5~15V/DC  |

|
				 蠕變  |

				 <±0.05%F.S/30min  |

				 補償溫度范圍  |

				 -10℃~+40℃  |

|
				 零點溫度影響  |

				 <±0.03%/10℃  |

				 工作溫度范圍  |

				 -30℃~+70℃  |

|
				 輸出溫度影響  |

				 <±0.03%/10℃  |

				 安全過載  |

				 150%F.S  |

|
				 零點平衡  |

				 <±1%F.S  |

				 極限過載  |

				 300%F.S  |

|
				 接線方式  |

				 激勵:+紅 -黑 信號:+綠 -白 屏蔽:黃粗  |
		||
